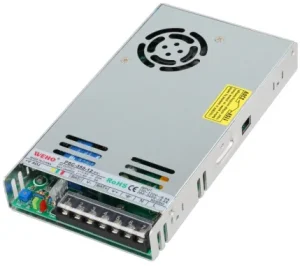

A منبع تغذیه سوئیچینگ 12 ولت مجموعهای از سیستمهای صنعتی بیشماری است، از کنترلکنندههای CNC تا نورپردازی LED و پانلهای اتوماسیون. وقتی از کار بیفتد، کل خطوط تولید می تواند متوقف شود. درک حالتهای خرابی رایج و مکانیسمهای تعمیر آنها نه تنها زمان خرابی را به حداقل میرساند، بلکه به شما کمک میکند تا مشکلات کیفی را قبل از وقوع آنها شناسایی کنید. در این راهنما، متداول ترین خطاها، استراتژی های گام به گام تعمیر و نحوه انتخاب یک دستگاه قابل اعتماد را بررسی خواهیم کرد. منبع تغذیه سوئیچینگ صنعتی از WEHO می تواند در هزینه های نگهداری طولانی مدت صرفه جویی کند.
خطاهای رایج 12 ولت سوئیچینگ منابع تغذیه
منابع تغذیه سوئیچینگ مجموعه های الکترومکانیکی پیچیده ای هستند و الگوهای خرابی آنها اغلب در دسته های قابل پیش بینی قرار می گیرند. جدول زیر شایع ترین مشکلات، علائم معمول آنها و علل ریشه ای را خلاصه می کند.
| نوع خطا | علائم معمولی | علل ریشه ای رایج |
|---|---|---|
| بدون خروجی یا ولتاژ پایین | بدون نشانگر LED؛ ولتاژ خروجی <10 ولت؛ راه اندازی متناوب | فیوز سوخته، مقاومت راه اندازی ناموفق، ماسفت سوئیچینگ کوتاه، کنترلر PWM معیوب |
| اضافه ولتاژ یا کم ولتاژ | ولتاژ خروجی از 13 ولت بیشتر می شود یا تحت بار به زیر 11 ولت می رسد | حلقه بازخورد ولتاژ معیوب، اپتوکوپلر قدیمی، TL431 یا دیود زنر آسیب دیده |
| جریان بیش از حد یا اتصال کوتاه | عرضه بلافاصله پس از راه اندازی قطع می شود. کلیک شنیدنی | خازن خروجی کوتاه، قطبیت معکوس در بار، دیود یکسو کننده ناموفق |
| ریپل یا نویز خروجی | موج AC بیش از حد (> 100 میلی ولت)؛ بی ثباتی در دستگاه های متصل | خازن های خروجی خشک شده، فیلترینگ ضعیف، مشکلات ترانسفورماتور فرکانس بالا |
| گرم شدن بیش از حد | محفظه گرم؛ خاموش شدن حرارتی پس از چند دقیقه | مسدود شدن جریان هوا، خرابی فن خنک کننده، اضافه بار بیش از ظرفیت نامی |
| عملیات متناوب | برق ها را به صورت تصادفی روشن و خاموش کنید. ناپایدار تحت ارتعاش | اتصالات لحیم کاری شل، ترک خوردگی آثار PCB، اتصالات متناوب خازن |
هر یک از این عیوب نیاز به یک رویکرد سیستماتیک برای تشخیص و اصلاح دارد. رایج ترین نقطه ورود برای تعمیر منبع تغذیه 12 ولت طرف اصلی - به ویژه خازن حجیم و ترانزیستورهای سوئیچینگ - است که بار عمده تنش الکتریکی را تحمل می کند. با گذشت زمان، خازن های الکترولیتی خشک می شوند، ESR (مقاومت سری معادل) افزایش می یابد و منجر به موج دار شدن یا شکست کامل می شود. به طور مشابه، در محیطهای صنعتی با ارتعاش بالا، اتصالات لحیم کاری روی اجزای سنگین مانند ترانسفورماتورها و سلفها میتواند باعث ایجاد ترکهای ریز شود که باعث عملکرد متناوب میشود.
مکانیسم های تعمیر و مراحل عیب یابی
تعمیر الف عیب یابی منبع تغذیه سوئیچینگ فرآیند هم به آگاهی ایمنی و هم به آزمایش روشمند نیاز دارد. برخلاف منابع خطی، واحدهای سوئیچینگ ولتاژهای خطرناک را در خازنهای اولیه خود مدتها پس از قطع برق AC ذخیره می کنند. پیروی از یک توالی ساختاریافته ایمنی شخصی و نتایج موثر را تضمین می کند.
اقدامات احتیاطی ایمنی اول بیا همیشه خازن های حجیم بزرگ (معمولاً 200 تا 450 ولت) را با استفاده از یک مقاومت یا ابزار تخلیه قبل از دست زدن به هر قطعه تخلیه کنید. روی یک سطح عایق کار کنید و در صورت امکان از ترانسفورماتور ایزوله استفاده کنید تا از حلقه های زمین در طول آزمایش جلوگیری کنید.
بازرسی بصری اغلب عیب را بلافاصله آشکار می کند. به دنبال خازن های الکترولیتی برآمده یا نشتی، تخته های مدار تغییر رنگ در زیر مقاومت ها، ترک خوردگی اتصالات لحیم کاری، یا علائم سوختگی روی ماسفت سوئیچینگ و دیودهای یکسو کننده باشید. به فیوز ورودی دقت کنید - اگر سیاه شده باشد، یک اتصال اصلی در پایین دست وجود دارد. اگر به سادگی باز باشد، شکست ممکن است فاجعه آمیز کمتری داشته باشد.
تست مولفه ها به یک مولتی متر دیجیتال (DMM) و در حالت ایده آل، یک اسیلوسکوپ برای آنالیز ریپل نیاز دارد. با بررسی دیودهای یکسو کننده پل برای شورت شروع کنید. سپس ماسفت سوئیچینگ را برای شورت دروازه به تخلیه اندازه گیری کنید. در سمت ثانویه، دیودهای یکسو کننده شاتکی و خازن های خروجی را تست کنید. یک الگوی رایج خرابی، خازن خروجی کوتاه است که باعث میشود منبع تغذیه بلافاصله پس از راهاندازی به سمت حفاظت جریان اضافه برود.
تعویض قطعات معیوب همیشه باید از قطعاتی که برای دما و ولتاژ یکسان یا بالاتر رتبه بندی شده اند استفاده شود. هنگام تعویض خازن های الکترولیتی، انواع ESR پایین 105 درجه سانتی گراد را انتخاب کنید که برای منابع سوئیچینگ فرکانس بالا طراحی شده اند—خازن های استاندارد زودرس خراب می شوند. برای قطعات نصب شده روی سطح مانند کنترلرهای PWM، تکنیک لحیم کاری دقیق برای جلوگیری از آسیب دیدن آثار نزدیک ضروری است.
بررسی خروجی بعد از تعمیر می آید دستگاه را از طریق یک لامپ سری (تستر لامپ کم نور) تغذیه کنید تا در صورت باقی ماندن شورت، جریان را محدود کنید. به تدریج بار را با استفاده از یک بانک مقاومت یا بار الکترونیکی افزایش دهید و در عین حال پایداری ولتاژ را نظارت کنید. ریپل را تحت بار کامل با یک اسیلوسکوپ بررسی کنید تا مطمئن شوید که در محدوده مشخصات باقی می ماند (معمولاً کمتر از 1% ولتاژ خروجی).
مدیریت حرارتی اغلب در هنگام تعمیر نادیده گرفته می شود. اطمینان حاصل کنید که خمیر حرارتی مجدداً روی ترانزیستورهای سوئیچینگ اعمال شده است و هر فن خنک کننده به درستی کار می کند. اگر اتلاف گرما به خطر بیفتد، حتی یک منبع کاملاً تعمیر شده نیز به سرعت از کار می افتد.
اقدامات پیشگیرانه برای منبع تغذیه سوئیچینگ 12 ولت
پیشگیری بسیار مقرون به صرفه تر از تعمیر است. برای هر منبع تغذیه سوئیچینگ صنعتی, ، محیط زیست طول عمر را تعیین می کند. لوازم را در محفظه هایی با تهویه مناسب با فاصله کافی در اطراف شیارهای تهویه نصب کنید. کاهش - با استفاده از منبع تغذیه در 60-80% حداکثر توان نامی آن - به طور قابل توجهی دمای داخلی را کاهش می دهد و عمر خازن را افزایش می دهد. ثبات ولتاژ ورودی نیز مهم است. تامین AC تمیز در محدوده نامی آن (معمولاً 100-240VAC) از استرس در سمت اولیه جلوگیری می کند. در نهایت، بازرسی دوره ای هر 12 تا 24 ماه برای بررسی خازنبرآمدگی یا تجمع گرد و غبار می تواند مشکلات را قبل از اینکه به خرابی های فاجعه بار تبدیل شود، ایجاد کند.
مزایای کار با WEHO
در حالی که تعمیرات گاهی ضروری است، موثرترین استراتژی شروع با یک واحد بسیار قابل اعتماد است. WEHO منابع تغذیه با قطعات صنعتی، از جمله خازنهای ESR پایین 105 درجه سانتیگراد و حاشیههای ایمنی قوی که نرخ خرابی رایج را کاهش میدهند، مهندسی شدهاند. طرحهای ما دارای ویژگیهای حفاظتی جامع هستند - اضافه ولتاژ، جریان اضافه، اتصال کوتاه و دمای بیش از حد - که از آسیبهای آبشاری در هنگام رفتار غیرمنتظره بارهای متصل جلوگیری میکند. برای کاربردهای حیاتی، انتخاب یک WEHO عرضه به معنای تعمیرات کمتر، فواصل خدمات طولانی تر و آرامش خاطر است. طیف کامل راه حل های برق 12 ولتی و صنعتی ما را در اینجا کاوش کنید وب ما.
سوالات متداول
علت نوسانات ولتاژ در منبع تغذیه سوئیچینگ چیست؟
نوسانات ولتاژ معمولاً به دلیل خرابی مدار بازخورد ایجاد می شود - اغلب یک اپتوکوپلر معیوب، مرجع ولتاژ TL431 یا خازن های الکترولیتی خشک شده در سمت ثانویه.
چرا منبع تغذیه سوئیچینگ نویز یا موج تولید می کند؟
موج دار شدن بیش از حد معمولا نشان دهنده قدیمی بودن خازن های خروجی با ESR بالا، یا گاهی اوقات طراحی ضعیف فیلتر است. همچنین میتواند ناشی از خرابی خازن سمت اولیه باشد که اجازه میدهد نویز سوئیچینگ بیش از حد از آن عبور کند.
آیا گرمای بیش از حد در منابع تغذیه سوئیچینگ طبیعی است؟
گرمای خفیف طبیعی است، اما گرمای بیش از حد که باعث خاموش شدن می شود، نشان دهنده عملکرد بیش از حد، تهویه ناکافی، یا خرابی فن است. گرمای بیش از حد مداوم به طور قابل توجهی طول عمر قطعه را کوتاه می کند.
یک منبع تغذیه مطمئن چه ویژگی های حفاظتی باید داشته باشد؟
یک واحد قابل اعتماد باید شامل حفاظت از اضافه ولتاژ (OVP)، حفاظت در برابر جریان اضافه (OCP)، حفاظت از اتصال کوتاه (SCP) و حفاظت در برابر دمای بیش از حد (OTP) باشد تا از تجهیزات تغذیه و پایین دست محافظت کند.
نتیجه گیری
آشنایی با عیوب رایج و مکانیسم های تعمیر الف منبع تغذیه سوئیچینگ 12 ولت شما را قادر می سازد تا زمان خرابی را به حداقل برسانید و تصمیمات خرید آگاهانه بگیرید. در حالی که عیب یابی سیستماتیک می تواند بسیاری از واحدهای شکست خورده را بازیابی کند، مقرون به صرفه ترین رویکرد سرمایه گذاری روی طرح های با کیفیت بالا و محافظت شده از ابتدا است. قدرت قابل اعتماد از وقفه در تولید جلوگیری می کند و هزینه های تعمیر و نگهداری را کاهش می دهد.
