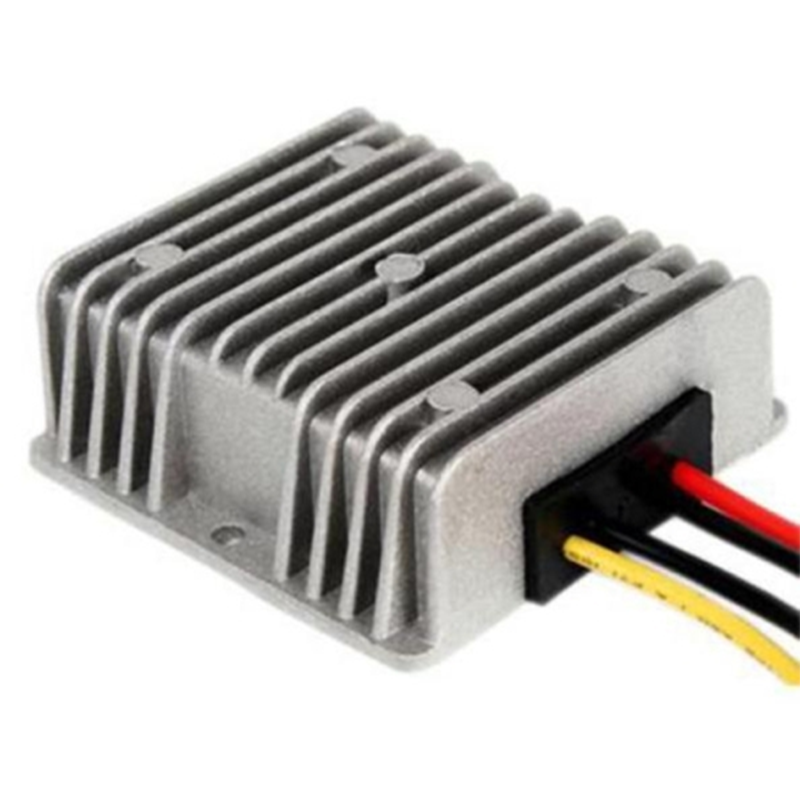

Isolated Buck-Boost 24V 6A 145W DC to DC Converter
The WEHO WH-D09402406 is a robust Isolated Buck-Boost module transforming a 9V-40VDC input into a regulated 24VDC output. Delivering 145W at 6A, its core advantage is the integrated step-up/step-down capability, ensuring the output remains locked at 24V even during heavy battery voltage drops. The electrical isolation provides a vital safety barrier for expensive industrial hardware. The unit achieves 88% efficiency and features a fully sealed aluminum chassis designed for natural cooling. With an MTBF of over 100,000 hours, it is a reliable and durable solution for high-performance isolated 24V systems.
E-posta: [email protected]
Profesyonellerimiz size en kısa sürede cevap verecektir.
- Tanım
Özet
Rated output: Power 145W
Giriş voltajı: 12/24VDC
Tel Uzunluğu: 160mm±10mm
Genel özellikler
| Spesifikasyon | WH-D09402406 |
| Nominal çıkış gücü | 145W |
| Nominal giriş voltajı | 12V/24VDC |
| Nominal çıkış voltajı | 24vdc |
| Giriş voltajı aralığı | 9V-40VDC |
| Giriş başlangıç voltajı | 9VDC 100% Load |
| Yüksüz güç tüketimi | <0,3W |
| Yeterlik | 88％ |
| Çıkış voltajı | 24vdc |
| Çıkış akımı | 6A |
| Gerilim toleransı | %1 |
| Yük düzenlemesi | %3 |
| Dalga(mvp-p) | 220mv Harici 22UF kapasitör ESR<0,1Ω 100KHZ |
| Aşırı akım koruması | Under rated output conditions, when the current exceeds 7.5A±1A, overcurrent protection is triggered.After the overcurrent condition disappears, it automatically recovers (voltage reduction mode) |
| Kısa Devre Koruması | Equal to maximum current 7.5A±1A output voltage 0V |
| Giriş-çıkış | Yalıtılmamış |
| Su geçirmez | Tamamen kapalı ve su geçirmez |
| Boyut | 74×74×32mm |
| N.W. | 300g |
| Soğutma yöntemi | Doğal Yöntem |
| Nominal sıcaklık artışı | 45°C |
| Güvenilirlik | >100000 saat |
| Tel göstergesi | 16AWG giriş pozitif (kırmızı), giriş negatif (siyah); 18AWG çıkış pozitif (sarı), çıkış negatif (siyah) kablo uzunluğu=160mm±10mm |
PIC ve kurulum boyutları
